- Erzeugung und Modifizieren von (erweiterten) 3D-Primitiven
- Positionierung,
- Erzeugen zusammengesetzter Objekte (Rotationskörper und Extrusionsobjekte),
- Array-Funktion,

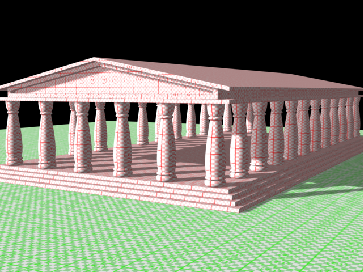

- Die Stufen können wieder aus ChamferBox Objekten zusammengesetzt werden. Vorschlag für die Maße: 4000 × 2000 × 25 cm für die oberste Stufe, alle anderen Stufen jeweils 40 cm an jeder Seite breiter. Für die Stufen ein Material „Stein“ auf Basis der Textur _dummy_1to1.png definieren.
- Die erste Säule wird als Rotationskörper zunächst wie folgt erstellt:
- In der Front-Ansicht: Als Querschnitt als 2D-Form mittels Werkzeug Line wird der halbe Querschnitt einer Säule modelliert. Höhe: 5 m.
- Überlegung: Der Rotationskörper wird stets so aufgespannt, dass die
Mittelachse des Körpers durch den Object Pivot der 2D-Form gelegt wird; der
Vertex mit der kleinsten X-Koordinate legt den äußeren Radius fest
(alles auf die Frontansicht bezogen). Also: Den Object Pivot vom
linken Rand der 2D-Form um 60 cm auf der X-Achse verschieben.
Dazu:
- Die 2D-Form selektieren.
- In der Sektion Hierarchy unter Pivot für die Wirkung der Transformation Affect Pivot Only auswählen.
- Das Select and Move Werkzeug auswählen.
- Mit der rechten Maustaste auf das Werkzeug clicken und so den Verschieben-Dialog öffnen.
- Bei „Offset Screen“ für „X“ 60 cm eingeben.
- Affect Pivot Only wieder deselektieren.
- Anschließend den Modifier Lathe anwenden – der Rotationskörper wird erstellt. Die Option Flip Normals wie erfordelich einstellen – auf jeden Fall deren Wirkung studieren.
- Die Texturkoordinaten korrigieren (zylindrische Projektion, Höhe des Gizmos 100 cm).
- Die Säulen kopieren:
- Das Dach kann auf vielerlei Art und Weisen erstellt werden. Zum Kennenlerenen
der verschiednen Werkzeuge wird folgender Weg vorgeschlagen:
- Die oberste Stufe kopieren und mit dem Alignment-Werkzeug an den Säulen ausrichten. Das Objekt neu benennen.
- Das neue Objekt kopieren. Den Wert für Width Segs auf „2“ stellen.
- Den Edit Mesh Modifier anwenden. Im Modifier als Selection Vertex auswählen. In der Front-Ansicht die mittleren Vertices selektieren und mit dem Select and Move Werkzeug 100 cm nach oben bewegen.
- Für den Außen-Giebel zunächst eine 2D-Form (Werkzeug Line) erstellen.
- Für den Innen-Giebel auch eine 2D-Form (Werkzeug Line) erstellen.
- Beide Linien als Kopie klonen. Im Line Modifier einer Linie unter „Geometry“ mittels Attach beide Linien zu einer Geometrie verbinden.
- Auf die resultierende Geometrie den Modifier Extrude anwenden und schließlich das UVW-Mapping richtig einstellen (UVW Map Modifier anwenden).
- Den Innengiebel erzeugen, indem einfach auf die Linie, die den Bereich des Innengiebels darstellt, ein UVW Map Modifier angewendet wird.
